教學實訓設備Teaching Equipment
你的位置：首頁＞產品中心 ＞教學實訓設備＞太陽能教學實訓設備
太陽能教學實訓設備

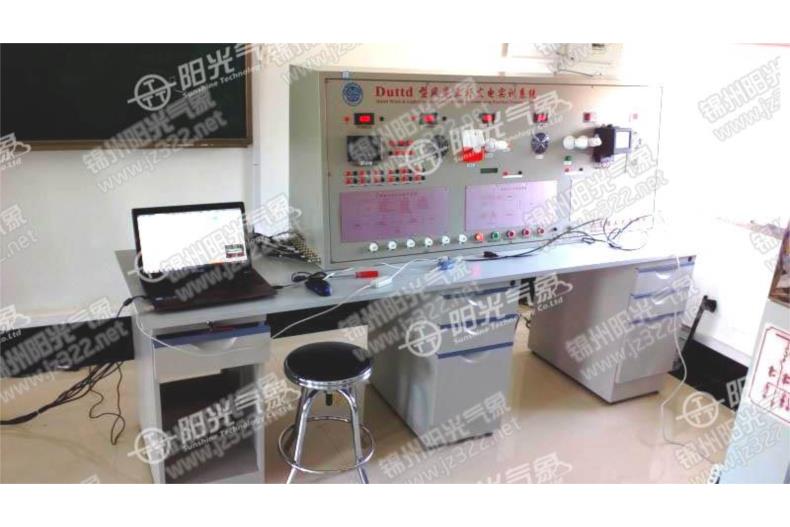

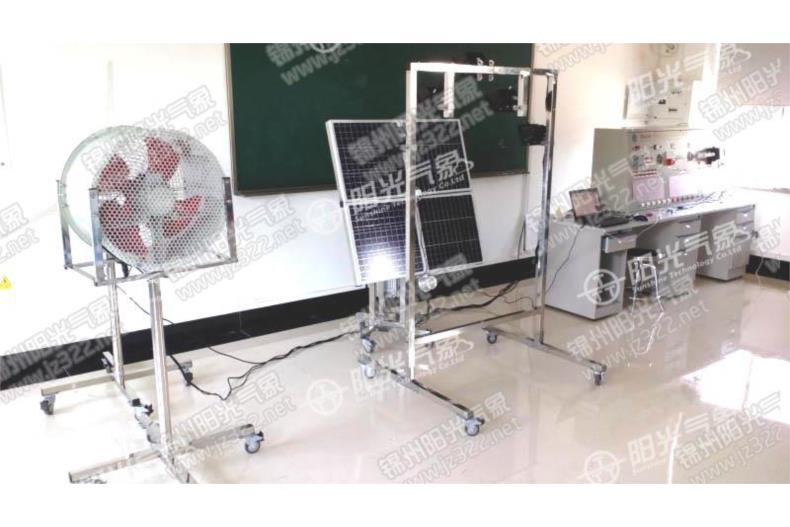

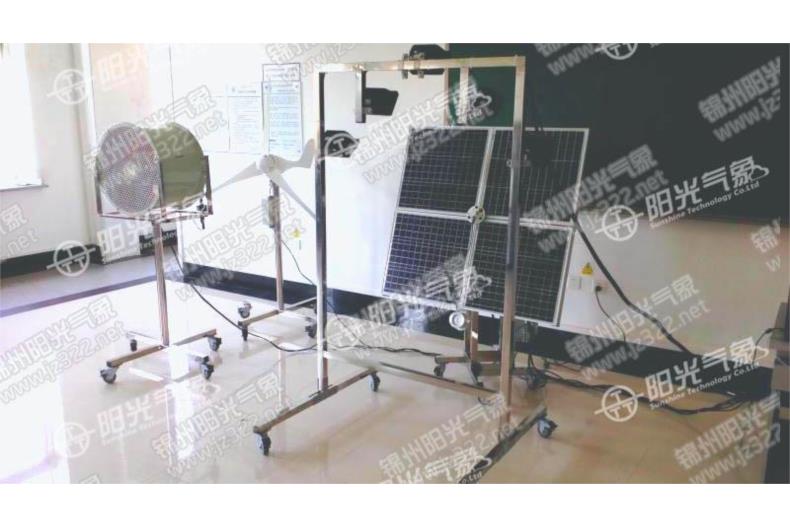

TRM-XN2風光互補發電測量控制實訓系統
風光互補發電測量控制實訓系統應用范圍:主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。
風光互補發電測量控制實訓系統應用范圍:主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。
一、主要技術參數
|
名稱 |
參數 |
說明 |
|
風力發電機 |
起動風速（m/s） |
2.5 |
|
額定風速（m/s） |
10 |
|
|
額定功率（W） |
400 |
|
|
葉片數量 |
3 |
|
|
葉輪材質 |
增強尼龍 |
|
|
風葉直徑 |
1.8 |
|
|
超速保護 |
葉片失速及電磁制動 |
|
|
過載保護 |
電磁制動或加載卸荷 |
|
|
太陽能電池 |
開路電壓DC（V） |
17.5 |
|
控制器 |
工作電壓DC（V） |
12-24 |
|
逆變器 |
工作電壓AC（V） |
110-220 |

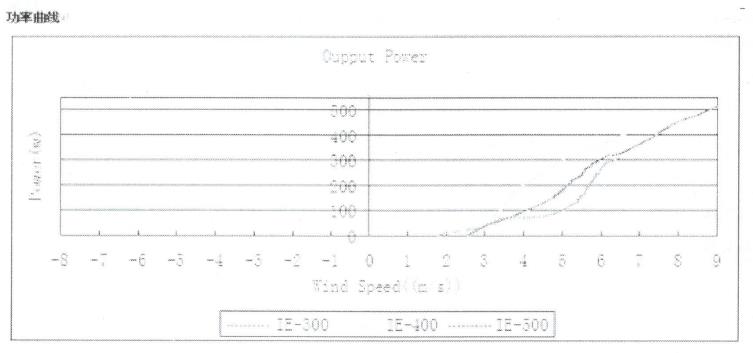

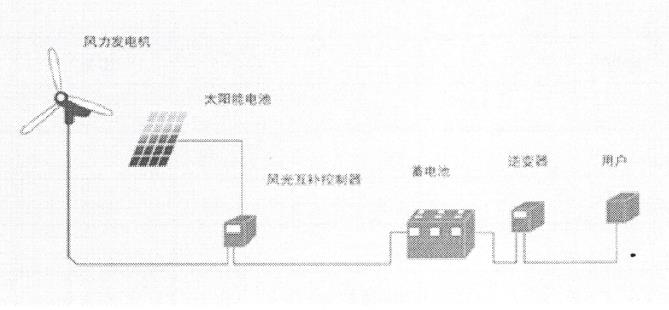

二、系統配置：
2、配置列表
|
風力發電機 |
太陽能電池板 |
蓄電池 |
塔架或塔桿 |
|||||||
|
型號 |
額定功率（W） |
數量（塊） |
總功率（W） |
材質 |
規格 |
數量 |
高度 |
厚度 |
材質 |
工藝 |
|
|
50 |
2 |
100 |
單晶硅 |
150AH 12V |
2 |
6-12 |
3-5 |
QT |
鍍鋅噴塑 |
3、特別說明
控制器:控制開關可以將使風機處于停機狀態，開機前請確定線纜可靠連接。
蓄電池:蓄電池組可根據用戶需要搭配，開機前請確保蓄電池組的負極良好接地。
電纜:不適用的電纜會增加電能損耗，建議用戶配用電纜規格如下:
|
機組至蓄電池的距離 |
<50 |
50-100 |
100-500 |
|
IE-400電纜規格（mm2） |
4 |
6 |
10 |
三、配件明細：

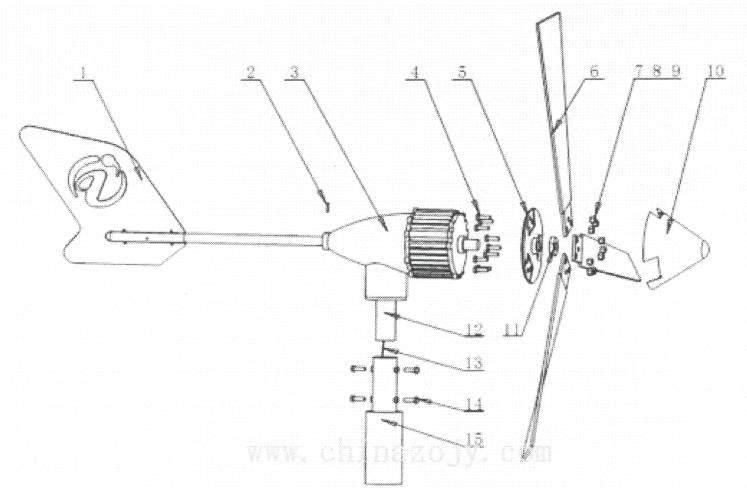

1、系統組裝示意圖
2、配置明細單：
|
序號 |
配件名稱 |
數量 |
|
序號 |
配件名稱 |
數量 |
|
1 |
風向舵 |
1 |
12 |
內六角螺絲 |
3 |
|
|
2 |
盤頭螺絲 |
1 |
13 |
彈簧墊片 |
3 |
|
|
3 |
止退螺母 |
1 |
14 |
分流罩 |
1 |
|
|
4 |
盤頭螺絲 |
1 |
15 |
螺栓 |
1 |
|
|
5 |
止退螺母 |
1 |
16 |
蓋形螺母 |
1 |
|
|
6 |
主機 |
1 |
17 |
塔架 |
1 |
|
|
7 |
風葉 |
3 |
18 |
六角螺絲 |
4 |
|
|
8 |
風葉壓塊 |
3 |
19 |
螺母 |
4 |
|
|
9 |
內六角螺絲 |
9 |
20 |
彈簧墊片 |
4 |
|
|
10 |
彈簧墊片 |
9 |
21 |
墊片 |
4 |
|
|
11 |
內六角螺絲 |
3 |
22 |
控制器 |
1 |

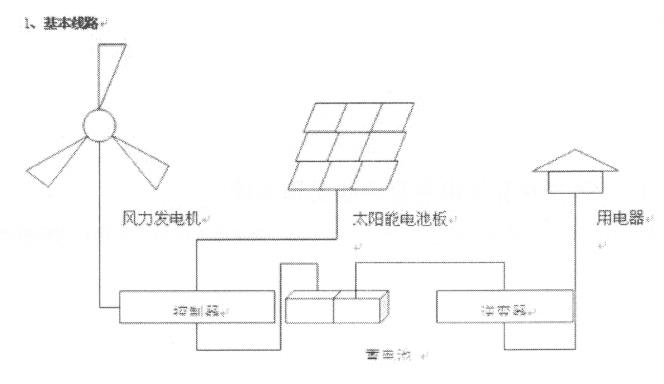

四、線路連接：
（一）操作規程
風光互補發電機系統和光伏電池板各部件安裝完畢，外電路施工完工后，應按下列順序安全可靠地進行系統部件的連接和操作。
1、打開包裝確保設備沒有因運輸而損壞。
2、用長度不要超過1米的6平方毫米以上銅芯電纜，將蓄電池與設備后面板的“蓄電池（BATTERY）”端子相連接。但仍嚴禁蓄電池反接!
3、將風力發電機組輸出線與設備后面板的“風機輸入(WIND INPUT )”端子相連接。
4、將太陽電池板與設備后面板的“太陽能輸入(SOLAR INPUT)”端子相連接。
5、將負載與“直流輸出(DC OUTPUT) "端子連接。光控輸出型負載，應連接端子“+”和“-1"。時控輸出型負載，應連接端子“+”和“-2”。
6、如有市電切換功能，則將市電輸入與設備上“AC INPUT”連接。
7、將前面板“開關”撥到“運行（RUN）”位置，使風力發電機正常運行。機箱上的“剎車（BRAKE）”是用來提供人為的手動風機剎車功能，當“開關”處于“剎車（BRAKE）”位置時，風機處于制動狀態。
8、" LIGHT ADJUST"調節路燈開始輸出的光線照度。出廠時已設定好，可不重新調節。
9、"TIMER”可根據數字調節時控，分別對應1, 2, 4, 8小時。撥向下為設定。
(二)狀態顯示
1、"NIGHT”指示燈亮:表示有直流輸出。
2、"UNDER VOLTAGE”指示燈亮:表示蓄電池電壓偏低，處于虧電狀態。
3、"CHARGE"指示燈亮:表示風機處于充電狀態。
五、技術參數:
|
風力發電機最大輸入功率（W） |
500 |
|
太陽能最大功率（Wp） |
200 |
|
蓄電池額定電壓（V） |
24 |
|
浮充電壓(V) |
29 |
|
過放保護電壓(V) |
22 |
|
過放恢復電壓(V) |
24 |
|
最大光控直流輸出功率(W) |
120W |
|
最大時控直流輸出功率(W) |
120W |
|
保護類型 |
反接保護，太陽能防反充保護，自動卸載，過充保護，過放保護 |
六、施工指南:Construction guide
1、施工規劃
◆請選擇風力通暢的地方安裝本系統。
◆為避免功率損耗，請盡量縮短風機與蓄電池組之間的距離

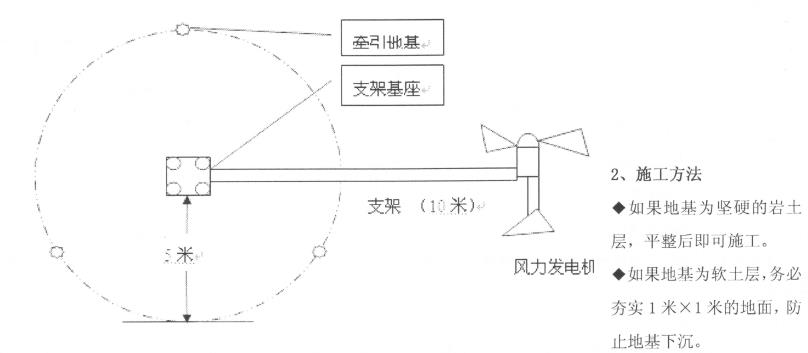

施工規劃圖如下所示：
◆如果地基為松軟的沙層，需挖1米x1米x1米的坑，底層鋪上60厘米后的粘土層并夯實，而后鋪上40厘米厚的混凝土。
七、日常維護:
本系統可靠性極高，無需定期維護保養。只須適時檢修，以保持系統正常運轉。
◆檢查支架的牽引繩索是臺松動并及時予以張緊。
◆檢查輸電線路可節點是否牢固，是否出現腐蝕現象。
◆定期維護蓄電池。
◆如遇惡劣天氣，可放倒支架，避免意外發生。
八、故障排除:
本發電系統設計要求極高，在正常的安裝和使用中通常不會發生故障。如遇特殊情況請參考下表:
|
故障 |
產生原因 |
排除方法 |
|
風機震動
|
鋼絲拉繩松動 葉片固定螺栓松動 受外力風輪葉片缺損 葉片附著物造成不平衡 |
調正張緊鋼絲拉繩 擰緊松動部分 更換葉片 清除附著物 |
|
異常雜音
|
緊固部分有松動 發電機軸承損壞 風輪與其他部位摩擦 |
放倒風機支架，檢查各部件 更換軸承 檢查排除 |
|
風輪轉速明顯降低 |
發電機定轉子摩擦 定子繞組短路或輸出短路 控制器開關在停機位置 |
更換軸承 將短路位置絕緣 控制器開關置開機位置 |
|
發電機輸出電壓低 |
電機轉速低 定子繞組三項中有短路 控制器短路 低電壓輸電線過長或過細 |
查明原因，恢復正產轉速 將短路位置絕緣 更換控制器 縮短線路，加粗線徑 |
|
發電機交流線路無輸出 |
電機斷路或保險絲熔斷 輸出線斷路 |
更換保險絲 查明原因，接通斷路 |
|
電機交流輸出正常 但無直流輸出 |
直流保險絲熔斷 輸出線斷路 控制器中整流器損壞 |
更換保險絲 查明原因，接通斷路 |
|
蓄電池輸出容量不足 |
發電機輸出電壓過低 蓄電池接線柱導電不良 蓄電池失效 |
按上述各項檢查排除 維護蓄電池
|
九、產品保修:
1、發電機體、葉片、逆變器、控制器保修1年。
2、三包有效期自購買之日起計算。
3、屬下列情況之一的，不實行三包:
1)未按照安裝說明書進行安全安裝造成的設備損壞。
2)因不可抗拒的自然災害造成的設備損壞。
3)一切倒機事故造成的設備損壞。
4)客戶私自對設備改型、改裝。
